Leçon X4: Création fonds de cartes pour GPS GARMIN

Avant propos :

Le but de cette leçon est de vous faire partager mon expérience pour créer un fond de carte pour recepteur GPS à cartographie intégrée.
Il est inspiré des articles publiés sur les sites TRACKMAKER et Travel By GPS.

Les cartographies electroniques téléchargeables sur les recepteurs GPS ne sont pas suffisamment précises pour la pratique de la randonnée en sentier et pistes forestières.
Le besoin de faire sa carte "maison" se fait rapidement sentir.
En ce qui me concerne après 2 ans de pratique du VTT avec mon recepteur GPS, j'ai enregistré environ 250 Waypoints,  et  près de 20000 points de traçes pour une surface couverte de 150 Km2.
J'etais enfin prêt pour réaliser mon fond de carte.

Objectif :

Réaliser des fichiers de cartes détaillées ( format .img ) téléchargeables dans le GPS à l'aide de MapSource.

Logiciels utilisés :

Trackmaker  version 11.8
Mapdekode  V5.0.5
MapSource France ou autre ( Garmin )

Test effectué sur recepteur GPS Garmin e-trex Vista.

Synoptique :

1->Collecter les informations nécessaires.
2->Réalisation du fichier de carte générale au format .dbx ( non chargée dans le recepteur GPS ).
3->Réalisation des fichiers de cartes détaillées au format .dbx.
4->Conversions des cartes au format .img.
5->Déclaration des cartes dans MapSource.
6->Téléchargement des cartes dans le recepteur GPS.

1-Informations nécessaires :

Regrouper les données de façon cohérente et facilement gérable pour les mises à jour futures à savoir:

1 de waypoints et de préférence associer les icônes ad'hoc.
1 fichier de routes avec leurs appellations ( départementales nationnales etc ).
1 fichier de traces sentiers pistes etc ( nom à sa convenance ex: trace001 ...).

Remarque au sujet des icônes des waypoints :

En fonction de l'icône choisis, MapSource renseignera  le fichier des POI ( point d'intérêts)du recepteur GPS .
Utiliser de préférence les icônes du type "géologique" par exemple : intersection, sommet, piste...

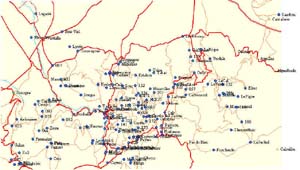

Fichier Waypoints.gtm

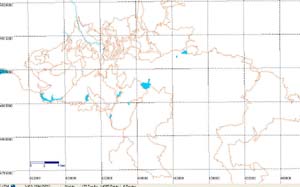

Fichier Routes.gtm Fichier Sentiers.gtm




2-Réalisation des fichiers de cartes .dbx :

Organisation des dossiers :
Il faut créer un dossier pour le projet qui lui même sera composé d'un dossier pour les fichiers de cartes générales et d'un dossier pour les fichiers des cartes détaillées suivant le modèle ci-dessous.

Dossier du projet
C:\CARTES

Dossier des fichiers pour la carte générale
C:\CARTES\GENERAL

Dossier des fichiers pour les cartes détaillées
C:\CARTES\DETAIL

Réalisation de la carte générale au format .dbx:

Cette carte est une carte sommaire avec des informations générales ( routes principales par exemple ) et les principales villes. Elle n'est utilisée que par MapSource et ne sera pas chargée dans le GPS.

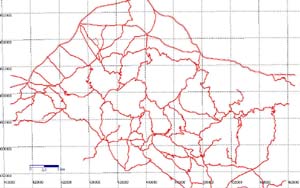

Carte générale 10000000.gtm

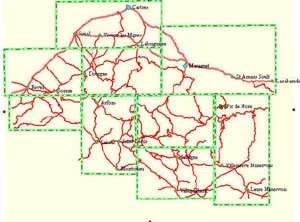

( en vert le contour des cartes détaillées )



Activer Trackmaker et enregistrer le nouveau fichier sous C:\CARTES\GENERAL\10000000.gtm
important : pour les fichiers que vous allez créer utilisez  8 chiffres.

Par la commande File-->Merge file, ouvrir le fichier Route.gtm ,

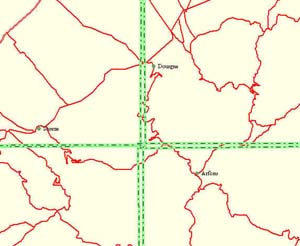

Détail de la Carte générale 10000000.gtm


Par la commande File-->Save  file, enregistrer le fichier 10000000.gtm.
Par la commande File-->Save  file as, avec l'option .dbx, enregistrer le fichier C:\CARTES\GENERAL\10000000.dbx

3-Création des cartes detaillées au format .dbx :

Carte détaillée 00000001.gtm


Activer Trackmaker, ouvrir le fichier 10000000.gtm et enregistrer sous C:\CARTES\DETAIL\00000001.gtm ( pour le fichier de la carte détaillée 1 )
Par la commande File-->Save  file, enregistrer le fichier 00000001.gtm
Par la commande File-->Save  file as, avec l'option .dbx, enregistrer le fichier 00000001.dbx

Renouveler l'opération pour toutes les cartes détaillées.

4-Réalisation des fichiers de cartes .img :

Activer MapDekode,
5-Déclaration des cartes dans MapSource :
Projet Nr
Nom du projet par exemple:
10   dans la case de gauche
101 dans la case de droite
Nom du projet
Taper dans les 2 cases Ma carte Perso ( c'est le nom de la carte qui remontera dans MapSource )
Nom TDB
Choisir une directorie et un nom pour le fichier .tdb par exemple:
C:\CARTES\GENERAL\10000000.tdb
Carte Vue d'ensemble
Par double clic dans la zone de saisie, sélectionner
C:\CARTES\GENERAL\10000000.img
Chemin *.img
Par double clic dans la zone de saisie, sélectionner
C:\CARTES\DETAIL
C'est fini, il ne vous reste plus qu'a activer MapSource et de sélectionner la carte Ma carte Perso et de la télécharger sur votre recepteur GPS.

Creative Commons License
Cette création est mise à disposition sous un contrat Creative Commons.
