Avant propos :

Le but de cet article est de vous faire partager mon expérience pour afficher les données GPS sur une console de jeu GameBoy Advance.
Il est inspiré des articles publiés sur le site www.msh-tools.com .


Objectif :

Réaliser des cartes calibrée au format .gba exportables sur la console GBA.

Matériel nécessaire :

• 1 console GBA ou GBA SP
• 1 cartouche Flash GBA
• 1 recepteur GPS ou antenne de reception GPS (recepteur Garmin Vista utilisé pour les essais)


Logiciels utilisés pour les essais :

• Logiciel de cartographie, TRACKMAKER
• Logiciel de conversion des coordonnées, Circé

• Logiciel de traitement d'image, Paint
• Logiciel de calibrage carte et création de ROM, GBAGPS
• Logiciel d'export des données fourni avec la cartouche FLASH


Création d'une carte calibrée :

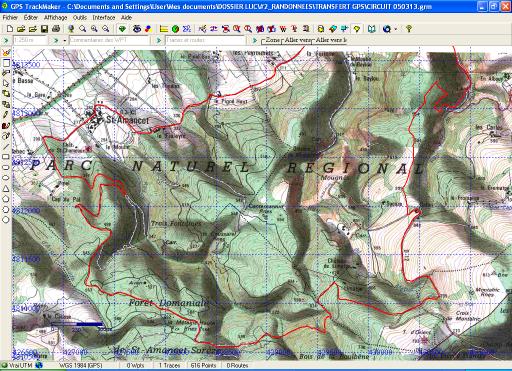

Activer une carte dans Trackmaker, afficher la grille WGS84. Copier l'image, la coller dans Paint et l'enregistrer au format JPEG

Relever les coordonnées planes WGS84 de deux points caractéristiques de la carte. A l'aide de CIRCE,  les convertir en coordonnées géographique (décimales)WGS84

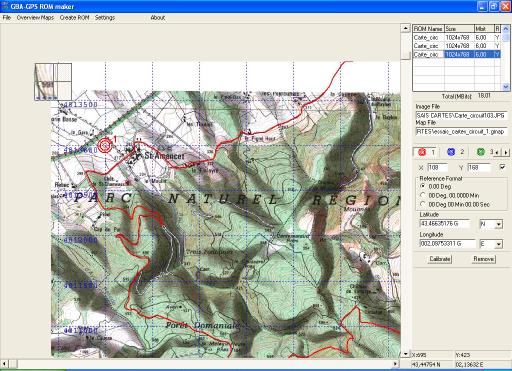

Activer le logiciel GBAGPS et effectuer le calibrage.

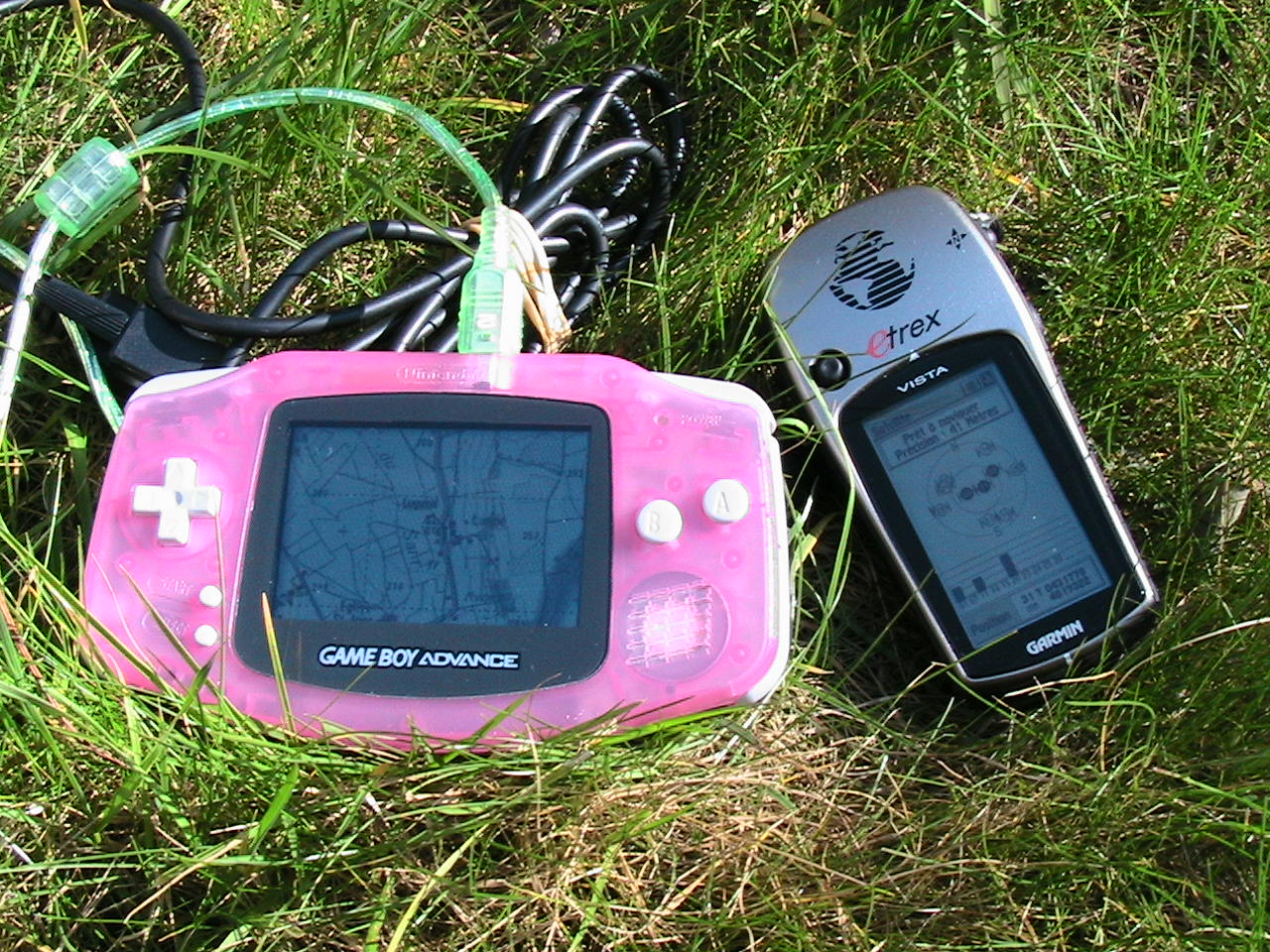

Une fois la  ou les cartes calibrées vous pouvez créer la ROM et la graver sur la cartouche FLASH exemple d'affichage GBA:
