Réalisation d'un
"Répéteur
GPS"
Avant propos :
Le but de cet article est de vous faire partager mon
expérience pour la réalisation d'un
répéteur GPS .
Cette réalisation est la mise en application de l'article
publié par
Dave
Martindale.
Objectif :
Qui n'a pas pesté contre son GPS au retour
d'une randonnée ? traces avec beaucoup de pertes de
réception ?
Heureux ceux qui possèdent un récepteur
équipé d'une entrée antenne
extérieure. Pour les autres, la seule solution est de
réaliser un
répéteur GPS.
Le principe du répéteur consiste à
déporter
le signal d'une antenne GPS par l'intermédiaire d'une
antenne
émétrice..
Matériel
nécessaire :
- 1 antenne de réception GPS,.
- 1 bloc porte pile avec connecteur,
- 1 cable cuivre de 2,5mm2 d'une longueur de 190mm ,
- 1 fil de cuivre de cable téléphonique
de 50mm ,
- 1 condensateur céramique de 47pF,
- 1 connecteur BNC femelle.
Caractéristiques
de l'antenne de réception :
Antenne
Gilsson technologie
# Dimensions: Compact
footprint of 47.0 x 45.4 x 14.4 mm
# Light Weight: 60g
# Available Radome Colors:
Black,
# Ultra High dB Gain: 32dB
~ 55 dB (Garmin is only rated @ 16 dB)
# Wide Operating Voltage:
Input voltage of +3vdc ~ +12vcd.
# Ultra Low Power
Consumption - 18mA (compared to 25mA on competing models)
# Operating Temperature:
-40C ~ +85
# Operating Humidity: 40%
~ 95% RH
# Center Frequency: 1575
MHz
# Noise Figure: 1.5dB Max
# Ground reception power
sensitivity at over –130dB.
# EMI Power line
Suppression.
# Available Cable Lengths:
9-ft (RG-174)
# Versatile Mounting
Means: Installed Magnetic or optional Windshield Suction
# Connector BNC

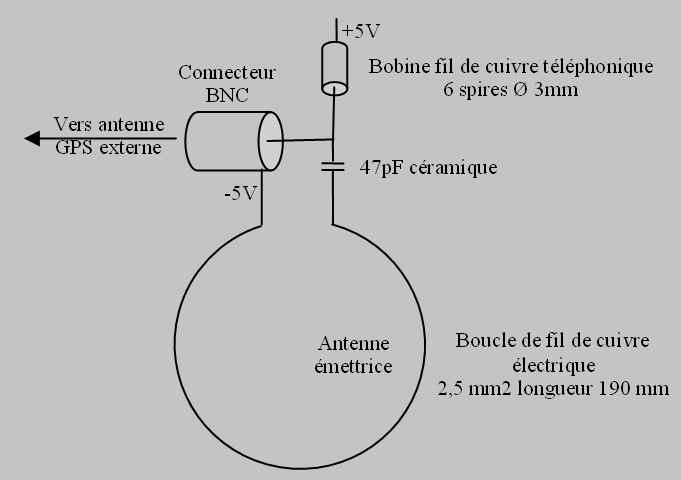

Schéma de
principe :

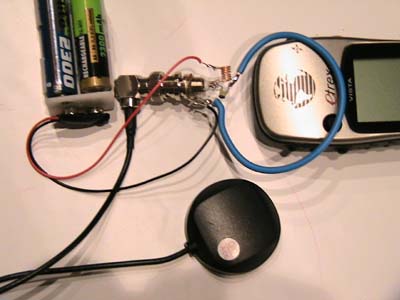

Réalisation
:
Test de fonctionnement :
Mettre le GPS sous tension dans une zone de non
réception, mettre l'antenne externe dans une zone de
réception.
Ensuite mettre le répéteur sous tension et
l'antenne émétrice sur le capteur du recepteur
GPS.
Si l'ensemble fonctionne, l'acquisition des satellites doit s'effectuer
normalement.
Remarque importantes :
Des effets indésirables peuvent survenir si
l'antenne de
réception écoute l'antenne émettrice,
évitez ce genre de situation.
